Module minuterie

Module minuterie
 Cliquer sur la loupe pour voir le zoom
Module minuterie
Référence : MODTIMER

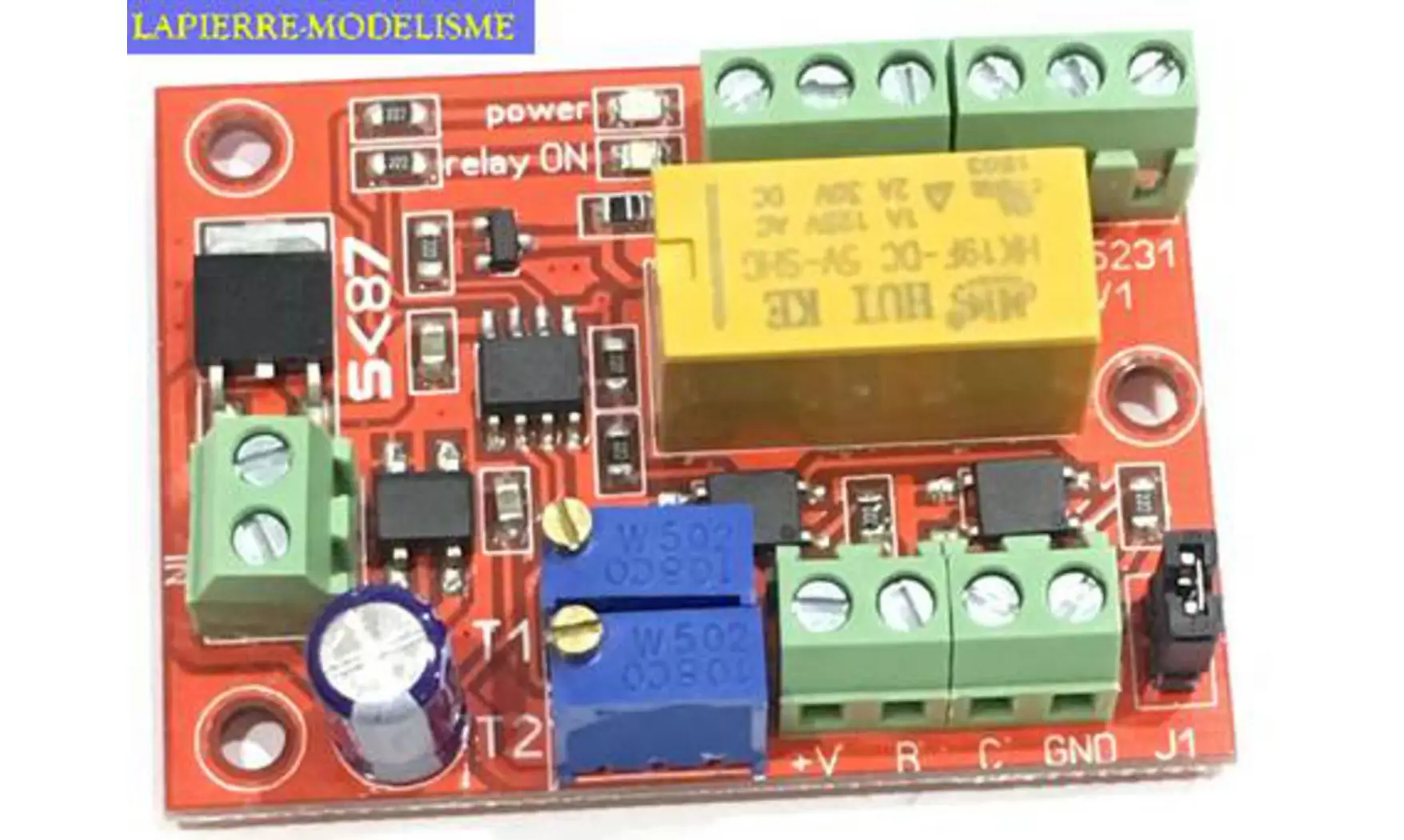

Module minuterie pour modélisme

fonctionnement :

le relais sera enclenché lorsque le contact est établi à la borne C du module (une impulsion suffit)

réglage du temps : le délai d'enclenchement sera réglé avec le potentiomètre T1

- augmentation du temps dans le sens horaire

- délais de 0,5 à 2 minutes, réglage très précis avec un potentiomètre multitour


il est possible de retarder, une fois le contact effectué, l'enclenchement du relais

réglage du retard : il sera réglé avec le potentiomètre T2

- augmentation du temps dans le sens horaire

- délais de 0 à 30 s, réglage très précis avec un potentiomètre multitour


il est possible d'arrêter l'enclenchement du relais avec un contact en R (reset)


le relais dispose de 2 contacts (A et B), intensité max de 2A 30 VDC


la tension d'alimentation devra être comprise entre 7 et 24V tension continue ou 4 et 16v si tension alternative

dimension du module : largeur 37mm, longueur 50mm hauteur 15mm
