Module détection
Référence : MOD1DETECT

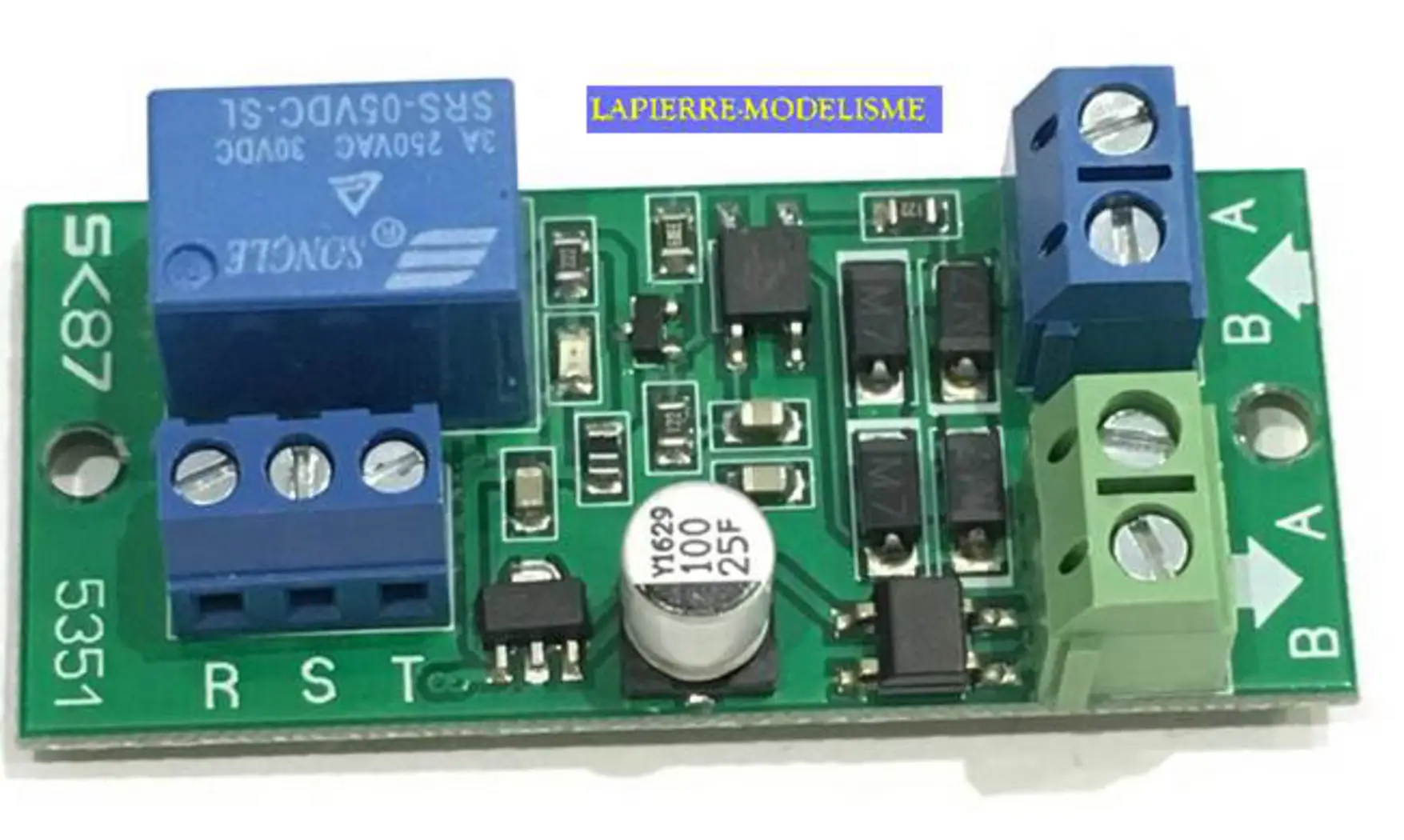

Module de détection pour réseau analogique ou numérique DCC

Ce module permet de détecter un train par la consommation de courant , la détection est trés sensible .

Une fois que le module détecte un train, il active un relais

ce module pourra être utilisé aussi bien sur un réseau analogique que digital, quelque soit le sens de circulation.

le montage est très simple , la notice est ici notice 5351

le courant maxi pouvant traverser le module est de 1A, 3A en pointe

la tension maxi est de 18V DC

pour que le relais soit actionné, en analogique la tension mini doit être de 6V

le relais dispose d'un contact (RT) pouvoir de coupure 2A

dimension du module : largeur 25mm, longueur 55mm hauteur 18mm
