Module alim ajustable avec voltmètre
Cliquer sur la loupe pour voir le zoom

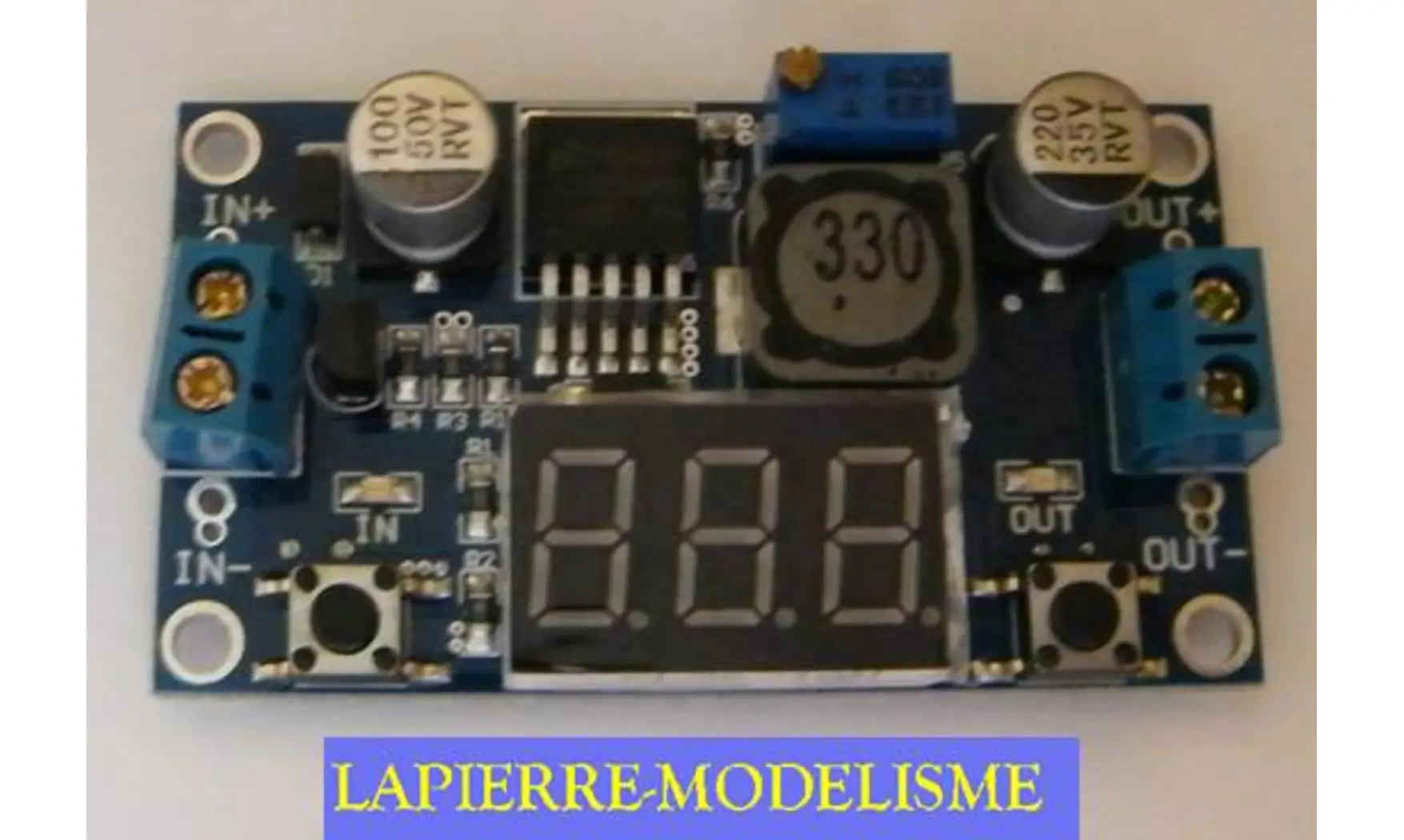

Module alim ajustable avec voltmètre
Référence :
MAAV
Module d'alimentation avec tension de sortie réglable affichage de la tension entrée ou sortie sur un afficheur LED rouge
Tension d'entrée et de sortie continue uniquement
La tension de sortie est réglable avec le potentiomètre intégré sur le module
La tension d'entrée doit être comprise entre 4 et 40v , attention, la tension d'entrée doit être continue
La tension de sortie pourra être réglable de 1,2 à 37v
Par exemple: vous alimentez le module avec une tension continue de 12v ,
il sera possible de régler la tension de sortie de 1,25v à 11,5v (la tension de sortie maximale sera environ de 0,5v en dessous de la tension d'entrée)
le potentiomètre est utilisé sur la totalité de sa plage de réglage pour une tension d'entrée de 40V en dessous, sa plage de réglage sera moins importante
Réglage :
pour augmenter la tension de sortie = sens d'une aiguille d'une montre
pour diminuer la tension de sortie = sens inverse d'une aiguille d'une montre
BP de droite indication de la tension de sortie(OUT) ou d'entrée ( IN) un voyant indique la sélection
BP de gauche éteint le voltmètre
à la livraison le potentiomètre est réglé pour une tension de sortie de 20V , si votre tension d'entrée est inférieure à cette valeur , il faudra faire plusieurs tours (sens inverse) pour que la tension de sortie commence à baisser
Le courant de sortie sera de 2A au maximum
Connexion:
entrée sortie
IN + OUT+
IN - OUT-
Dimensions
longueur = 61 largeur= 34 épaisseur= 12 ( mm )
Informations complémentaires
- alimentation à découpage
- efficacité 92% ( pour la tension la plus haute en sortie)
- fréquence de découpage = 150kHz
- température de fonctionnement =
- protégé contre le court circuit
Produits disponibles : 4
