Carte relais bistable 12V

Carte relais bistable 12V
 Cliquer sur la loupe pour voir le zoom
Carte relais bistable 12V
Référence : CRELAIS12V

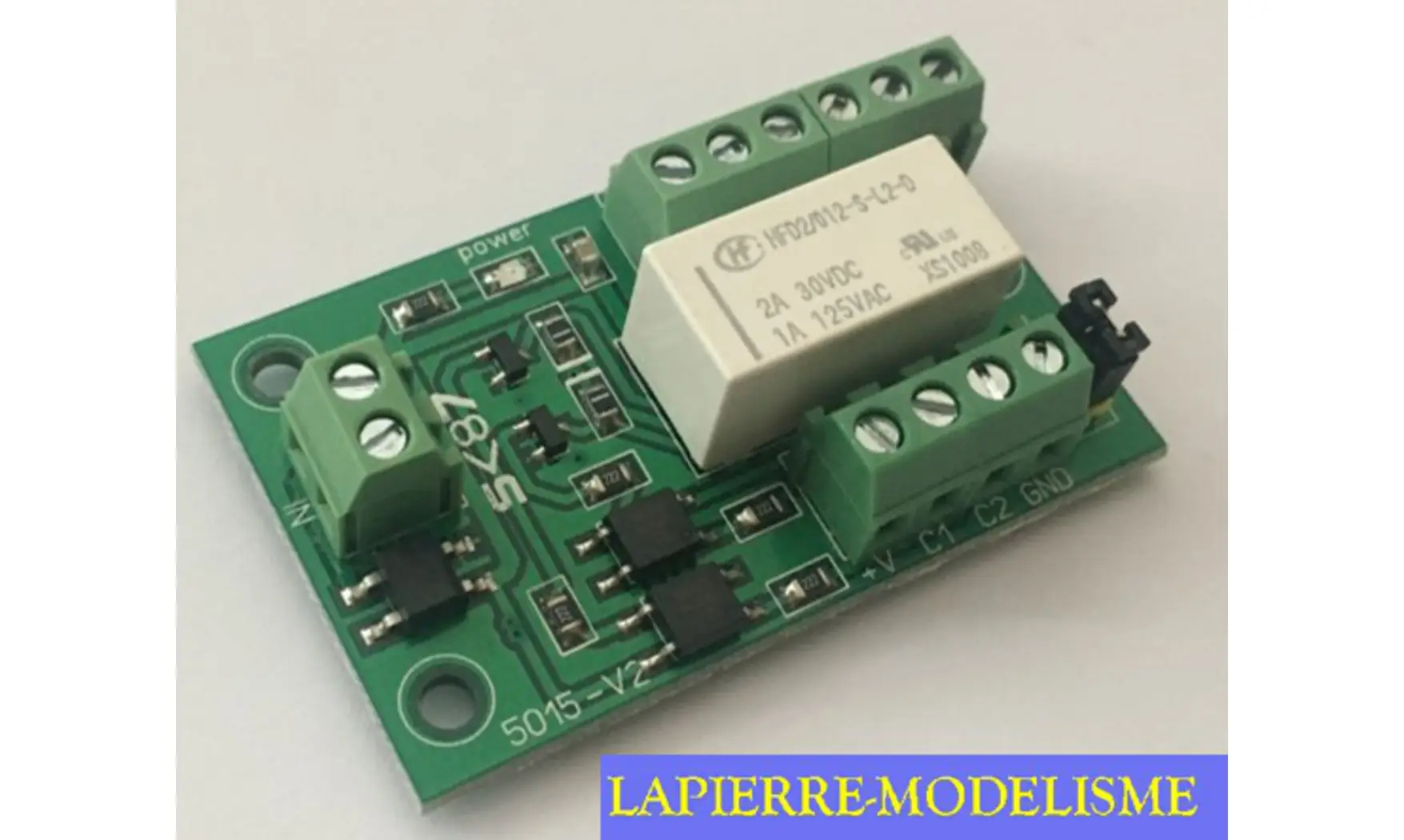

Carte relais bistable 12v déjà montée.

dimensions : 3,2 x 4,8 cm (3,1x5cm pour la version montée)
pouvoir de coupure 3A jusqu'à 30V DC 1A au dessus de cette tension

bobine de 12v le module peut être alimenté avec une tension comprise entre 9,6 et 27v

la tension d'alimentation peut être continue ou alternative, veillez à respecter en fonction du choix de la bobine la valeur maximale (11v pour une bobine 5V et 27V pour une bobine 12v)
contrairement à un relais classique , le relais bistable garde la position dans laquelle la bobine A ou B l'a placée, il est donc inutile d'alimenter en permanence les bobines . Attention, vous ne devez pas alimenter les 2 bobines simultanément

Fonctionnement du module montée

raccordement des entrées:
ce module dispose de 2 entrées, une pour chaque bobine, les entrées peuvent être découplées de la tension d'alimentation du module pour cela enlever le cavalier J1,
en entrée aucune intensité n'est nécessaire pour actioner les relais, leurs bobines sont actionner par transistor
tout type de contact peut être utiliser avec ce module

racordement :
utilisation de la tension du module , raccordez le fil commun à la borne V (+ alimentation) câblez votre contact de détection , le retour ce fera à l'entrée C1 et C2

une impulsion sur C1 active la bobine A
contact A A1 fermé contact A A0 ouvert
contact B B1 fermé contact B B0 ouvert

une impulsion sur C2 active la bobine B
contact A A1 ouvert contact A A0 fermé
contact B B1 ouvert contact B B0 fermé
